雙聯彈簧式安全閥

產品名稱：久久精品中文悶騷內射:雙聯彈簧式安全閥
產品型號：A37H、A43H
產品口徑：DN50-150mm
產品壓力：1.6-4MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛(sheng)閥(fa)(fa)門制造有限公司主要生(sheng)產(chan)雙聯(lian)(lian)彈簧式(shi)(shi)(shi)安(an)(an)(an)(an)全(quan)閥(fa)(fa)，可提供雙聯(lian)(lian)彈簧式(shi)(shi)(shi)安(an)(an)(an)(an)全(quan)閥(fa)(fa)價格，雙聯(lian)(lian)彈簧式(shi)(shi)(shi)安(an)(an)(an)(an)全(quan)閥(fa)(fa)說明書，雙聯(lian)(lian)彈簧式(shi)(shi)(shi)安(an)(an)(an)(an)全(quan)閥(fa)(fa)實物圖，雙聯(lian)(lian)彈簧式(shi)(shi)(shi)安(an)(an)(an)(an)全(quan)閥(fa)(fa)結構圖，雙聯(lian)(lian)彈簧式(shi)(shi)(shi)安(an)(an)(an)(an)全(quan)閥(fa)(fa)外形尺寸，雙聯(lian)(lian)彈簧式(shi)(shi)(shi)安(an)(an)(an)(an)全(quan)閥(fa)(fa)執行(xing)標(biao)準(zhun)，雙聯(lian)(lian)彈簧式(shi)(shi)(shi)安(an)(an)(an)(an)全(quan)閥(fa)(fa)工作原理，雙聯(lian)(lian)彈簧式(shi)(shi)(shi)安(an)(an)(an)(an)全(quan)閥(fa)(fa)作用特點。

A37H雙聯彈簧式安全閥適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。A38Y、A43H、A37H型雙聯安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成，其公稱通徑系列指Y型接頭進口通徑，其組合情況如下表：

A38Y型	相應的A48Y型
50	32×2
80	50×2
100	65×2
150	100×2
A43Y型	相應的A47Y型
50	32×2
80	50×2
100	80×2
125	100×2
150	125×2
A37Y型	相應的A47Y型
50	32×2
80	65×2
100	80×2
125	100×2
150	125×2

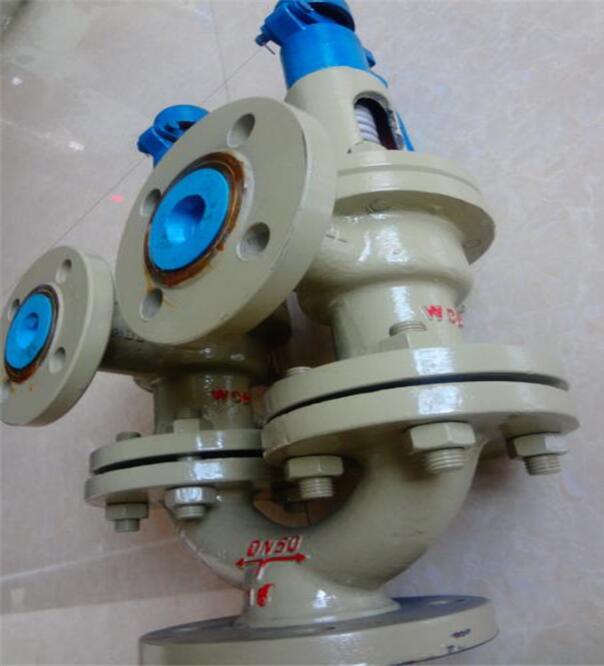

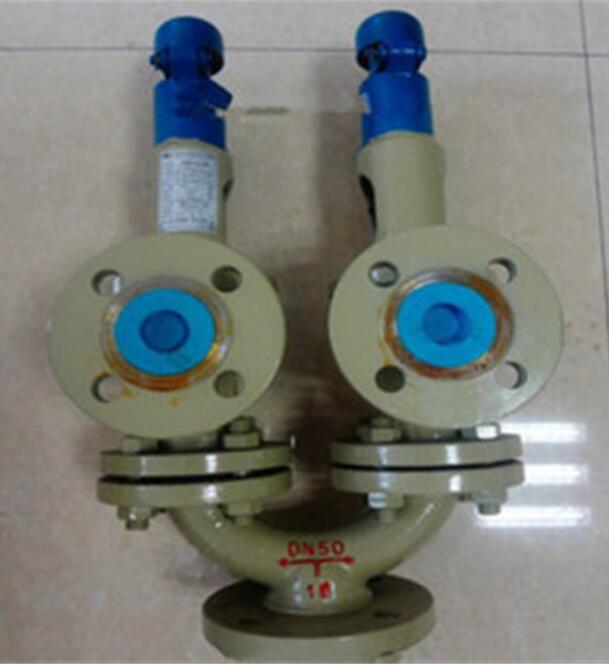

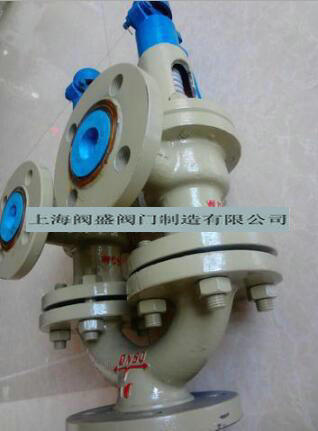

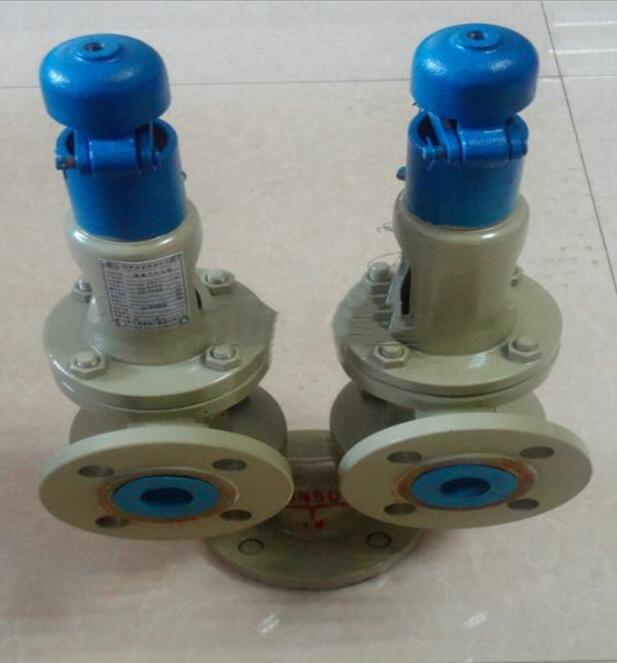

雙聯彈簧式安全閥.jpg 雙聯彈簧式安全閥1.jpg

雙聯彈簧式安全閥2.jpg 雙聯彈簧式安全閥3.jpg

雙聯彈簧式安全(quan)閥外形尺寸(cun)：

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-ød	DN	D1	K1	g2	b1	f	Z1-ød1	L	L1	L0	h	H
A37H-16C A43H-16C	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		20	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		20	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	250	210	185		22	3		8-18	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-25 A43H-25	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		22	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		22	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188		28	3		8-26	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-40 A43H-40	50	25	165	125	100	88	20	3	4	4-18	32	140	100	78	16	2	4-18	115	110	165	235	547
	80	40	200	160	135	121	22	3	4	8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135	121	22	3	4	8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
